复合土工膜

复合土工膜

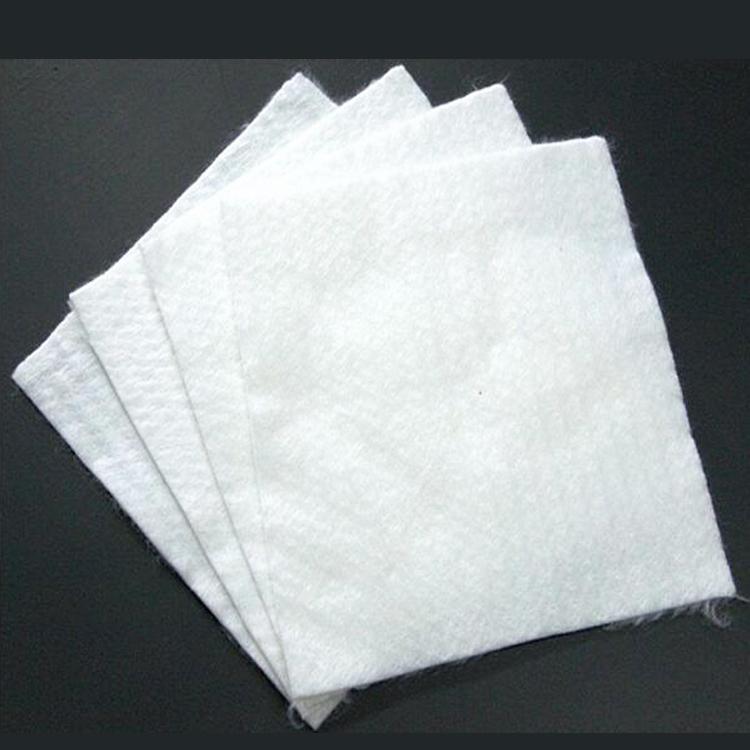

产品介绍

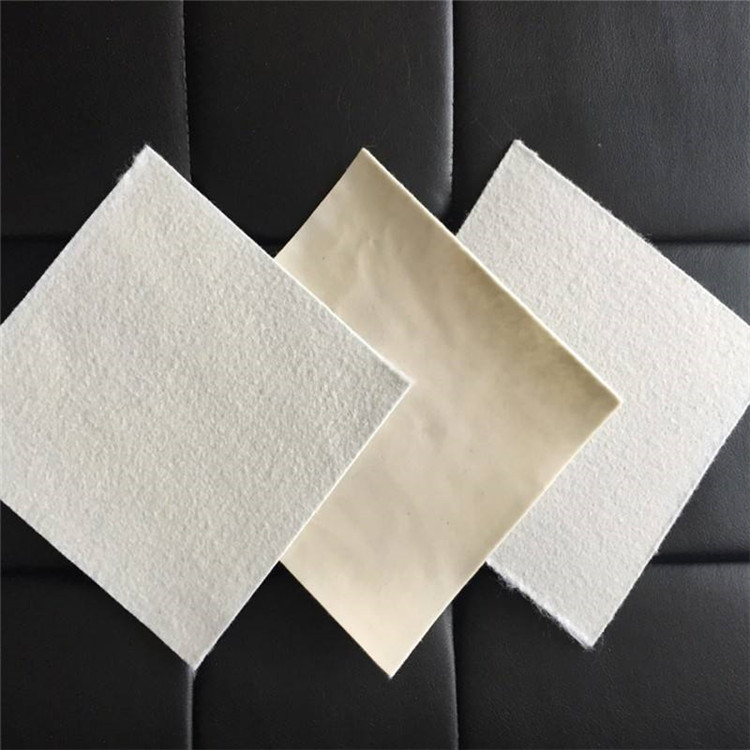

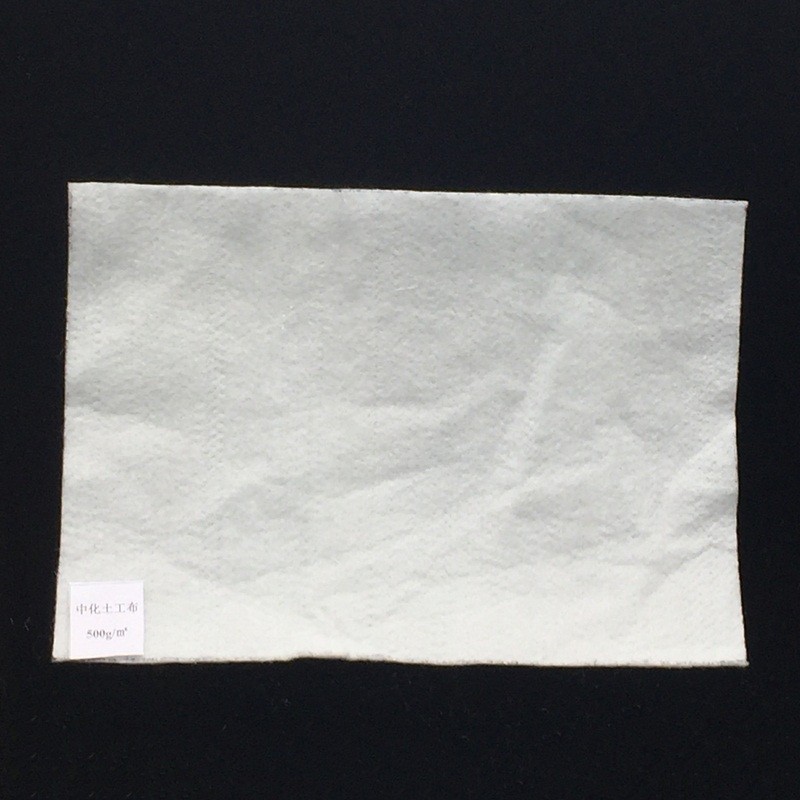

复合土工膜是用土工织物与土工膜复合而成的不透水材料，它主要用于防渗，复合土工膜分为一布一膜和两布一膜、宽幅4-6m，重量为200-1500g/m2，抗拉、抗撕裂、顶破等物理力学性能指标高，能满足水利、市政、建筑、交通、地铁、隧道等土木工程需要。由于其选用高分子材料且生产工艺中添加了防老化剂，故可在非常规温度环境中使用。

产品特点

抗拉、抗撕裂、顶破等物理力学性能指标高，产品具有强度高，延伸性能较好，变形模量大，耐酸碱、抗腐蚀，耐老化，防渗性能好等特点。

产品应用

1、环保环卫工程（如生活垃圾填埋场、污水处理厂、有毒有害物处理场）。
2、水利土木工程（河、湖、水库、堤坝防渗、堵漏、加固、水渠的防渗、护坡）。
3、市政工程（地铁、建筑物的地下工程和屋顶蓄水池、屋顶花园防渗、污水管道内衬）。
4、园林绿化（人工湖、池塘、高尔夫球场的水塘低衬、护坡等）。
5、石化（化工厂、炼油厂储油池防渗防污、化学反应池、沉淀池的内衬）。
6、矿业（洗选吃、堆漫池、堆灰场、尾矿坝防渗防污等）。
7、交通设施工程（公路的基础加固、涵洞的防渗）。
8、农业（水库、用饮水池、蓄水塘、灌溉系统的防渗）。
9、水产养殖业（鱼塘、虾池的内村等）。

产品技术标准

GB T 17642-2008

复合土工膜的作用及施工方法

一.作用:防渗.加强.防护

二.施工方法:

复合土工膜直接铺在堤坡面面上,上部铺10厘米厚砂垫层,表面为10厘米厚矿。

1.复合土工膜施工工艺原理:复合土工膜是一种土工合成材料,具有较好的防渗效果,将复合土工膜铺设在需要进行防渗处理的坡面上,上面铺设砂垫层和矿,堤顶封顶层矿形成一个整体完全封闭的防渗体系。

2.复合土工膜施工工艺流程:在复合土工膜铺设前,渠道土方填筑及坡面修整完毕,坡面平整度.压实度均达到设计要求并经监理工程师验收合格后方可进行复合土工膜的铺设。

3.复合土工膜的施工准备:

1)堤坡的清理.平整场地,清除一切尖角杂物,欠坡回填夯实、富坡削坡挖平验收合格,为复合土工膜销设提供工作面。

2)土工膜场内拼接为了施工方便,保证拼接质量,复合土工膜应尽量采用宽幅,减少现场拼接量,施工前应根据复合土工膜幅宽,现场长度需要,在单位内剪裁,并拼接成合符要求尺寸的块体,卷在钢管上,人工搬运到工作面铺设。

4.复合土工膜的铺设方法

复合土工膜铺设分渠底铺设,坡面铺设两个部分。铺设方法:沿渠道轴线方向水平滚铺。坡面铺设在坡面验收合格后,从顺坡面轴线方向滚铺,与渠底的复合土工膜连接采用丁字型连接。

5.复合土工膜铺设技术要求:铺设应在干燥暖和天气进行,为了便于拼接,防止应力集中,复合土工膜铺设采用波浪形松强方式,富余度约为1.5%摊开后及时拉平,拉开,要求复合土工膜与坡面吻合平整,无突起褶皱,施工人员应穿平底布鞋或软胶鞋,严禁穿钉鞋,以免踩坏土工膜,施工时如发现土工膜损坏,应及时修补。

6.复合土工膜的拼接

焊接采用热熔焊接施工,拼接包括土工布的缝接,土工膜的焊接,为了确保焊接质量,焊接应尽量在厂内进行,但为了施工方便,复合土工膜幅宽又不应太宽,必须在施工现场拼接。

2)复合土工膜焊接质量的好坏是复合土工膜防渗性能成败的关键,所以务必做好土工膜的焊接,确保焊接质量,因此,土工膜焊接应有生产厂家派专业技术人员到现场操作,指导,培训,采用土工膜专用焊接设备进行。本工程土工膜焊接采用ZPR-210V型热合土工膜焊接机,土工布采用手提式缝包机缝接。

7.复合土工膜的铺固:复合土工膜上部铺固采用在堤顶处嵌固足够长度复合土工膜,矿封顶板形式。

8.施工注意事项:

(1)使用填埋式,覆盖度不宜小于30厘米。

(2)整个防渗系统应用:垫层、防渗层.过渡层.保护层组成。

(3)土体要坚实,避免不均匀沉陷裂纹翻防渗范围内的草皮树根要清除,与膜接触面积铺设粒径小的砂土或粘土作防护层。

(4)铺设时,土工膜不要拉的太紧,两端埋入土体的部分成波纹状较好,特别是与钢性错固时,应留有一定的伸缩量。

(5)施工时,应避免石块.重物直接砸在土工膜上,最好边施工边铺设膜,边覆盖保护层。

9.接缝:复合土工膜的接缝处理是施工的关键程度,直接影响工程运行寿命,据质量检测表明,采用热焊接方法比较理想。热焊接法是PE土工膜相接的表面加热处理,使之表面熔化,然后通过压力使之溶合成一体.

(1)土工膜的铺设:

A清扫土工膜铺设面要求基本平整,不能有凹凸不平等,不能有尖锐物,如石块铁丝等,对于杂草要喷洒灭草剂。

B.土工膜最好设一定的方向铺设,同时不要拉的太紧,纵横向要留有一定的松驰度,以适应基本的变形。

C.土工膜两边均预留一定宽度 PET 不粘合层,铺设时要调好每个单元土工膜走向,以便于每个单元土工膜的焊接。

(2)土工膜的焊接:

A对于铺设好的土工膜,边缘接缝处要求不能有污物.水份.尘土等。

B.焊接前要调整好接缝处两幅边PE单膜,使之搭接一定宽度,且平整,无折皱。

C.采用高预热合双封焊接机。焊接前,需根据焊接膜的厚度及环境气候条件,调节焊机的温度速度进行试焊,不得有漏焊.虚焊.焦焊等。

10.复合土工膜施工质量控制:

复合土工膜施工质量控制包括进场原材料质量控制.施工操作过程控制.施工完质量检测。

1)原材料质量控制进场的复合土工膜必须有厂家提供的合格证书,性能及特性指标和使用说明书。否则不能用于工程施工,复合土工膜复检结果必须全部合格。

施工操作过程控制复合土工膜铺设前编好施工组织设计,说明铺设方法和技术措施,经监理批准后方使用,施工人员均应穿平底布鞋或软胶底鞋进行铺设,严禁穿钉鞋以防踩坏土工膜,做到随铺随压,复合土工膜铺设要与保护层铺设相协调。拼接中复合土工膜焊缝质量是拼接

关键,施工中尤其要加强接缝检测,检测方法有一目测罚、二现场检漏。

目测法:复合土工膜焊接好后,观察有无漏接,接缝是否烫损,有无褶皱,是否拼接均匀等.现场检漏采用充气法对全部焊缝进行检测,焊缝为双条,两条之间留有约10毫米的空腔,将待测段两端封死,插入气针,充气至0.05-0.20mpa,静观0.5min,观察真空表,如气压无下降,表明不漏,焊缝合格,否则要查找原因及时修补,复合土工膜上下部铺固是重要的环节,严格按施工图纸并经监理验收后施工。

复合土工膜施工工艺

铺盖部位必须整平，并铺设厚约30cm，复合土工膜最大粒径为20mm的过渡层。同样膜上也要铺设过滤层，随后加设保护层。薄膜周边应与两岸岸坡不透水层严密结合。防渗薄膜与锚固槽的连接视薄膜与混凝土的允许接触渗透坡降确定。聚氯乙烯和丁基橡胶类薄膜可用粘合剂或溶化剂很好的粘着于混凝土面上，故嵌入长度适当可短些。因聚乙烯薄膜不能粘着于混凝土面上，故嵌上混凝土的长度至少为0.8m。

土工薄膜是透水性极低的土工合成材料。为使薄膜起到应有的防渗作用，除要求薄膜自身不透水外，还需注意铺设防渗薄膜的施工质量。

（1）防渗薄膜与周边边界的连接。防渗薄膜与周边边界必须严密结合。施工时可在地基和岸坡开挖锚固槽连接。如果地基是浅层砂砾石透水层，则应将砂砾石开挖掉，直至基岩，然后浇筑混凝土底座，将土工膜固定在混凝土内；如果地基是不透水粘土层，可开挖深为2m，宽为4m左右的锚固槽，将土工薄膜置于槽内，然后密实回填粘土；如果地基是深厚的砂砾石透水层，可采用土工薄膜铺盖的方式进行防渗，其长度根据计算确定。

（2）防渗薄膜与支撑材料接触面应力求平整，以免薄膜被刺坡丧失其防渗作用。否则，应设细粒垫层，以保护薄膜不被损伤。

（3）防渗薄膜自身的连接。防渗薄膜的连接方式可归纳为三种，即粘结法、焊接法以及硫化法，视防渗薄膜的原材料的不同而选择。所有连接缝的抗渗性能均应进行检查，复合土工膜以防接缝连接不好而渗漏。

复合土工膜施工铺设准备及对场地要求：
1、使用须采用埋入式：覆盖厚度不宜小于30cm。
2、整修防渗系统应有：垫层、防渗层、过渡层、保护层组成。
3、土体要坚实，避免不均匀沉陷，裂纹，防渗范围内的草皮、树根要清除。与膜接触面铺设粒径小的沙土或粘土作防护层。
4、铺设时土工膜不要拉得太紧，两端埋入土体部分成波纹状较好，特别是与刚性材料锚固时，应留有一定的伸缩量。
5、施工时，应避免石块，重物直接砸在土工膜上、最好边施工、边铺设膜、边覆盖保护层。
　　复合土工膜施工方法
①工艺流程
　　复合土工膜防渗采取边挖、边铺、边夯、边护的区段循环作业
②基面清理
　　基面一定按设计要求清理好，这是确保防渗效果的关键，特别是对尖石、树根等杂物要彻底清除干净，基面不允许有局部凹凸现象，清理好的基面要用夯锤或夯板夯紧，使之密实平整。
③复合土工膜铺设
　　铺膜时，一定要由下而上铺设。膜与膜之间及膜与基面之间要压平贴紧，但不宜将膜拉得过紧，一般要略松一点，但不能在膜底留有气泡。因为土工膜比较薄且很轻，铺好以后，在未铺好保护层以前，极易被风吹动，所以一次铺膜面积不宜太大，最好边铺膜边盖保护层土料。
